ข้อมูลประสิทธิภาพ

• เส้นผ่านศูนย์กลางที่กำหนด: DN50 ~ DN1500
• ระดับความดัน: PN16
• ระดับการรั่วไหล: คลาส V
• สื่อที่ใช้งานได้: สำหรับปลอกยางมาตรฐาน: สารละลายแร่ โคลน เยื่อกระดาษ ฯลฯ สำหรับปลอกยางเสริมอื่นๆ: สื่อที่ใช้จะแตกต่างกันไปขึ้นอยู่กับบรรจุภัณฑ์ซีล และความเข้ากันได้ของอุณหภูมิก็แตกต่างกันไปเช่นกัน
• ช่วงอุณหภูมิ: สำหรับปลอกยางมาตรฐาน: ≤ 80°C สำหรับปลอกยางเสริมอื่นๆ: สูงถึง 160°C
• ลักษณะการไหล: การไหลเต็มเจาะและไม่มีสิ่งกีดขวาง

วิธีการเชื่อมต่อและการสั่งงาน

• ประเภทการเชื่อมต่อ: เวเฟอร์, หน้าแปลน, แรงดันสูง , ดึง , เกลียว , เชื่อม , แคลมป์

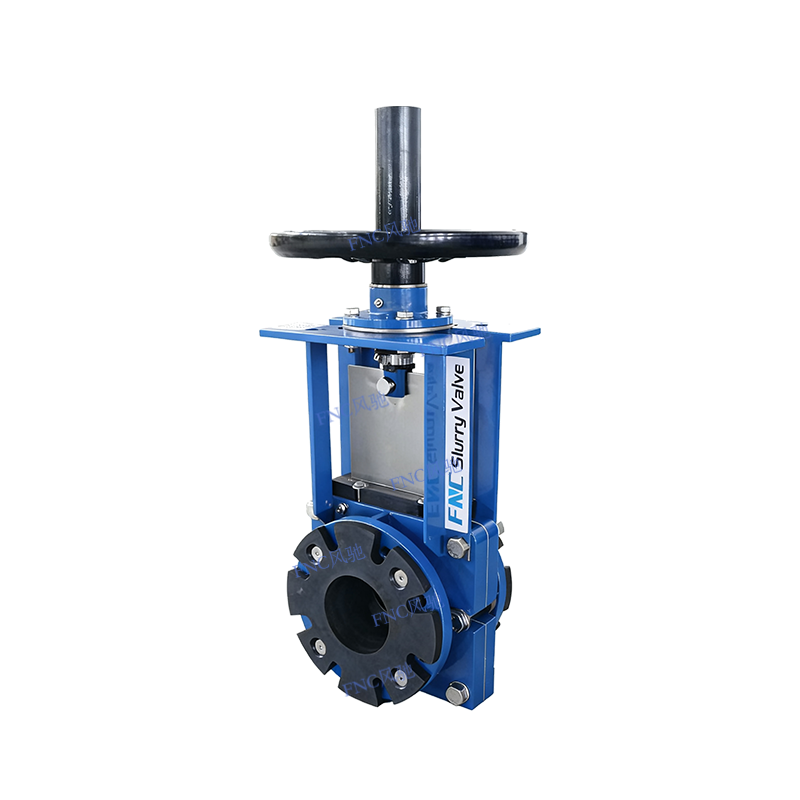

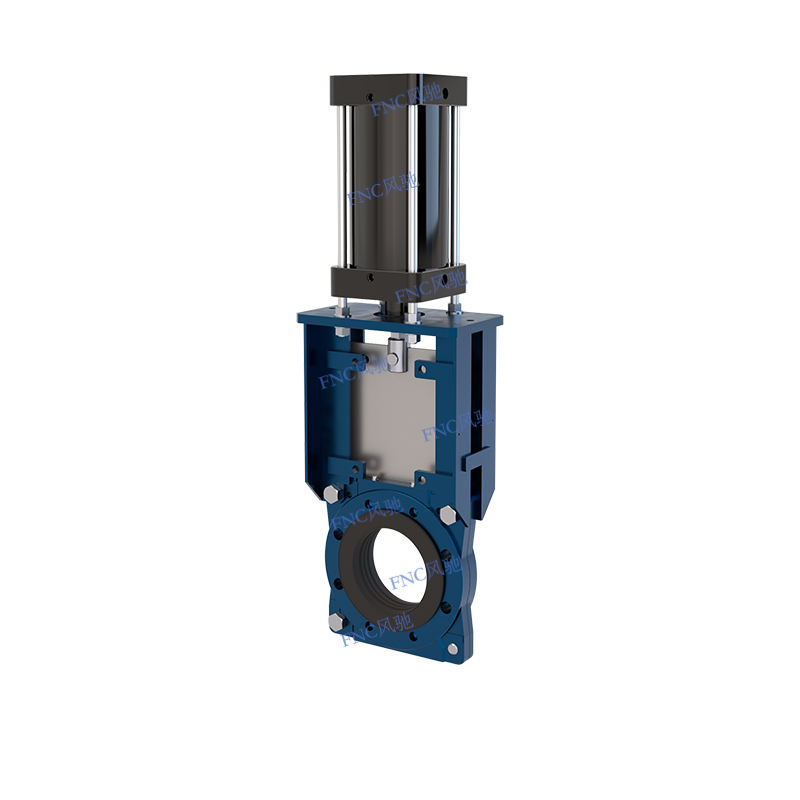

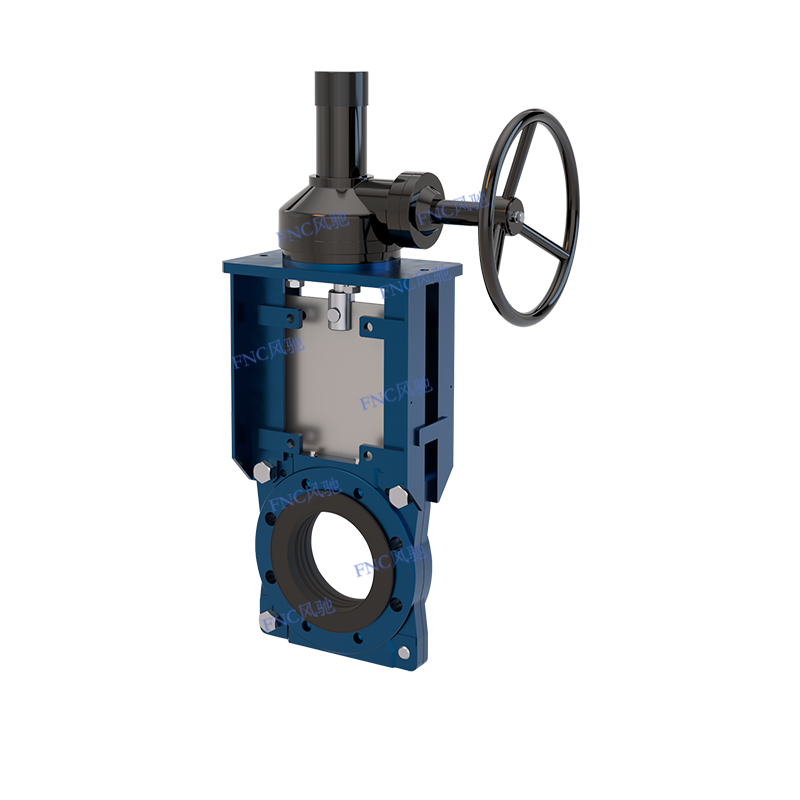

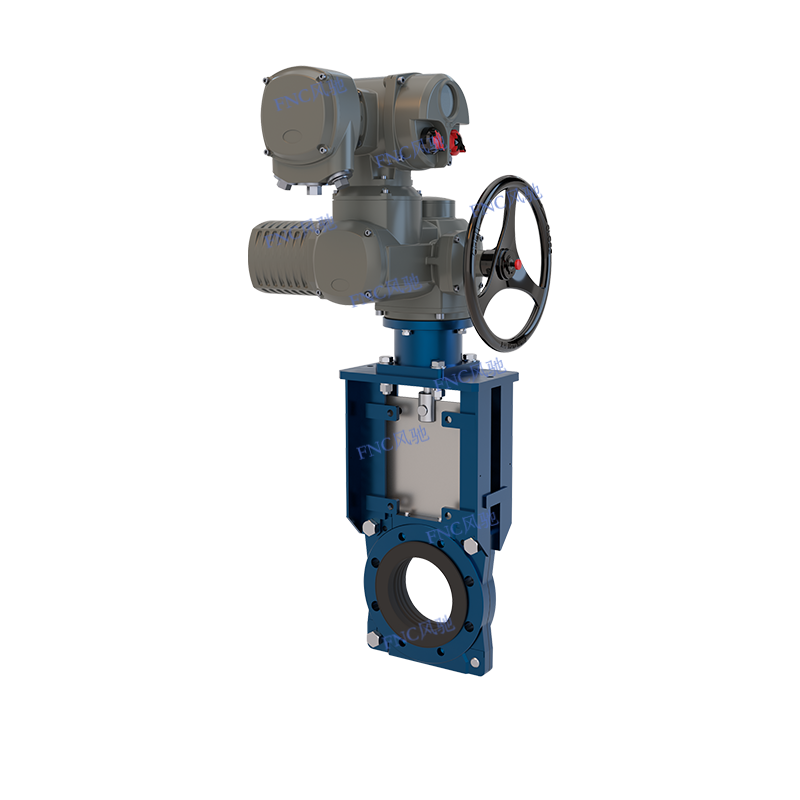

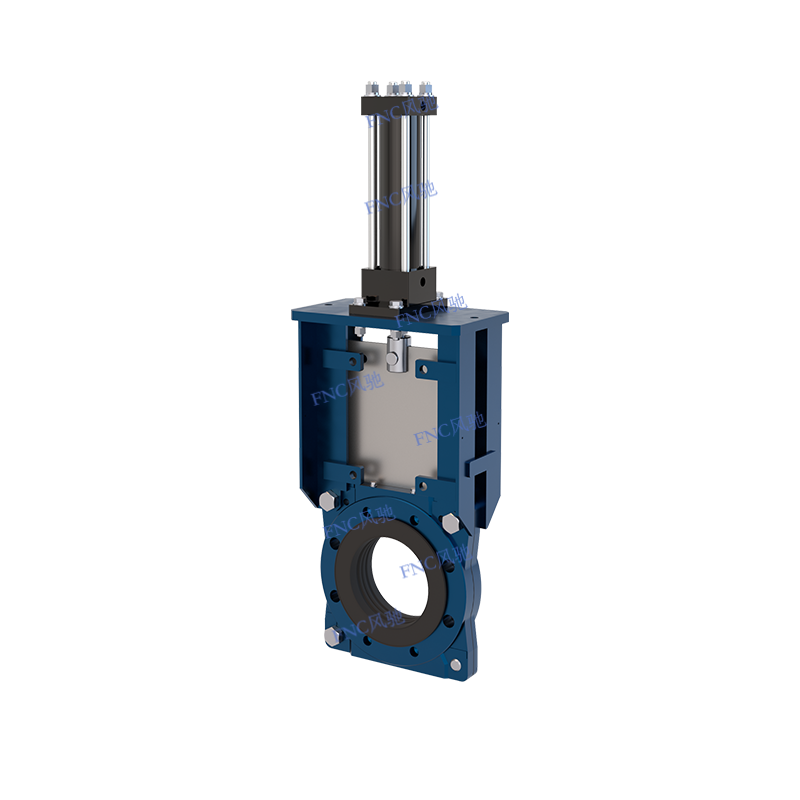

• วิธีการกระตุ้น: ด้วยตนเอง (Handwheel / เกียร์หนอน), ประเภทเปิด-ปิดแบบนิวแมติก (การแสดงเดี่ยว/การแสดงสองครั้ง) ประเภทการปรับลม ไฟฟ้า( ประเภทเปิด-ปิด / ประเภทการมอดูเลต / ป้องกันการระเบิด) , การกระตุ้นด้วยไฮดรอลิก, การกระตุ้นแบบรวม ( คู่มือ-นิวเมติก / คู่มือ-ไฟฟ้า )

สถานการณ์ที่เกี่ยวข้อง： Mining, phosphorus industry, power plants, steel and other metal industries, pulp and paper industry, chemical plants, alumina industry, cement plants，etc.

การปรับแต่งสามารถทำได้ตามความต้องการ

คุณสมบัติผลิตภัณฑ์

• การปิดผนึกด้วยฟองอากาศ 100% ช่วยให้มั่นใจได้ว่ามีการรั่วไหลเป็นศูนย์อย่างแน่นอนที่ด้านดาวน์สตรีม
• การออกแบบที่นั่งคู่ช่วยให้สามารถไหลและปิดวาล์วได้สองทิศทาง
• ทางเดินไหลที่ไม่มีสิ่งกีดขวางช่วยลดความปั่นป่วนและลดการสูญเสียแรงดันเมื่อของไหลผ่านวาล์ว
• ไม่มีช่องที่นั่งซึ่งป้องกันการสะสมของอนุภาคของแข็งและรับประกันการปิดประตูวาล์วที่เชื่อถือได้
• ซีลรองพร้อมประสิทธิภาพการปรับตัวเองแบบไดนามิก
• ไม่จำเป็นต้องบรรจุเกตหรือก้าน ขจัดการรั่วไหลของบรรจุภัณฑ์และงานบำรุงรักษา
• ระบบหล่อลื่นที่ยาวนานและทนทาน
• ไม่มีส่วนประกอบที่เป็นโลหะสัมผัสโดยตรงกับสารละลาย
• การออกแบบขายึดที่ยืดหยุ่น: สามารถถอดน็อตก้านออกจากด้านบนและเปลี่ยนที่ไซต์งานเพื่อสั่งงานกระบอกสูบหรือสั่งงานเฟืองดอกจอกโดยไม่ต้องเชื่อม
• ขายึดตำแหน่งเปิด/ปิดเป็นมาตรฐานสำหรับขนาด DN400 และต่ำกว่า และสามารถเลือกหมุดตำแหน่งคงที่ที่โรงงานหรือจัดเตรียมโดยผู้ใช้ได้

คุณสมบัติการออกแบบ

• การออกแบบขายึดสำหรับงานหนักใช้น็อตก้านด้านบนแบบถอดได้ อำนวยความสะดวกในการติดตั้งเฟืองดอกจอกหรือแอคชูเอเตอร์แบบนิวแมติกโดยไม่ต้องเชื่อม
• ขายึดตำแหน่งเปิด/ปิดเป็นแบบมาตรฐาน (สำหรับขนาด DN400 และต่ำกว่า)
• ในตำแหน่งเปิด ประตูสแตนเลสสามารถดึงออกจากสารละลายได้อย่างสมบูรณ์ ทำให้สามารถตรวจสอบหรือเปลี่ยนประตูได้โดยไม่ต้องถอดชิ้นส่วนวาล์ว
• ประตูสแตนเลส 316 เป็นการกำหนดค่ามาตรฐาน
• ซีลรองที่ปรับตัวเองได้แบบไดนามิกช่วยรักษาการหล่อลื่น
• บูชซีลยืดหยุ่น FENGCHI ที่ถอดเปลี่ยนได้ในสถานที่เพื่อการติดตั้งง่าย
• ทางเดินไหลที่ไม่มีสิ่งกีดขวาง ไม่มีการสัมผัสระหว่างโลหะกับโลหะ ไม่มีบล็อคนำทางหรือร่องรูปลิ่ม
• การออกแบบบูชซีลสองชั้นให้การปิดแบบ "แผ่นปิด" เมื่อปิดวาล์ว บูชซีลพอดีแน่นเพื่อแยกแรงดันปานกลางโดยไม่จำเป็นต้องใช้ปะเก็นหน้าแปลน
• มาตรฐานการเจาะหน้าแปลนตัววาล์วแบบชิ้นเดียวคือ PN10 โดยมีการเจาะ PN16/ANSI B16.5/150 เป็นตัวเลือก
• จังหวะที่ควบคุมได้ของพื้นที่ชะล้างจะป้องกันไม่ให้ประตูแทรกเข้าไปในบุชชิ่งซีลลึกเกินไปในตำแหน่งปิด ช่วยลดความเครียดบนบุชชิ่งซีลและโอกาสที่บุชชิ่งจะฉีกขาด สลักเกลียวทั้งหมดมีแหวนล็อคอยู่ข้างใต้

วัสดุ

• วัสดุตัววาล์ว: เหล็กดัด, SS304 หรืออื่น ๆ
• วัสดุบุชชิ่ง: NR, EPDM, NBR ฯลฯ
• วัสดุก้านวาล์ว: SS304
• วัสดุประตู: SS304, 316, 2205, 2507
• วัสดุสปริง: SS201, 304, 316
• วัสดุซีลรอง: EPDM

การปรับแต่งสามารถทำได้ตามความต้องการ

ตารางการเลือกประเภทการเชื่อมต่อวาล์วประตูมีดสารละลาย ( สำหรับการอ้างอิงเท่านั้น)

ตารางการเลือกวิธีการกระตุ้นวาล์วประตูมีดถนนลาดยาง （ สำหรับการอ้างอิงเท่านั้น)
