ผู้ผลิตวาล์วประตูมีดสารละลายสำหรับบริการขัดและของแข็งสูง

Anhui Fengchi Pump Valve Manufacturing Co., Ltd. ออกแบบและสร้าง วาล์วประตูมีดสารละลาย สำหรับการทำเหมืองแร่ การแปรรูปแร่ การขนส่งกากแร่ การผลิตกระแสไฟฟ้า โรงงานเคมี โรงกลั่นอลูมินา สายการผลิตซีเมนต์และเยื่อกระดาษ และกระดาษ กลุ่มผลิตภัณฑ์ของเราครอบคลุมหน้าที่การแยกมาตรฐานผ่านบริการสารละลายแรงดันสูง พร้อมเส้นทางการไหลเต็มรู ประตูสแตนเลส และบุชชิ่งซีลอีลาสโตเมอร์แบบเปลี่ยนได้

เราผลิตซีรีส์ KGV-D, KGV-A, KGV-H และ KGV-PU ในขนาด DN50–DN1500 โดยมีพิกัดแรงดันสูงสุด 51 บาร์ในการออกแบบแรงดันสูง วาล์วแต่ละตัวได้รับการกำหนดค่าตามจุดทำงานจริง: ตัวกลาง ปริมาณของแข็ง ขนาดอนุภาค ความดันในท่อ อุณหภูมิ และส่วนต่อประสานการกระตุ้น

กลุ่มผลิตภัณฑ์วาล์วประตูมีดสารละลายของเรา

ตระกูลแบบจำลองสี่กลุ่มครอบคลุมหน้าที่การแยกสารละลายที่มีฤทธิ์กัดกร่อนส่วนใหญ่ ความแตกต่างอยู่ที่โครงสร้างตัวถัง ความหนาของเกต การจัดเรียงการซีล และความสามารถในการรับแรงกด ดังนั้นการเลือกจึงเป็นไปตามเงื่อนไขของกระบวนการแทนที่จะเป็นแบบจำลองเริ่มต้นเดียว

รุ่น โฟกัสการออกแบบ แอปพลิเคชันทั่วไป คุณสมบัติที่สำคัญ
วาล์วประตูมีด KGV-D การแยกสารละลายทั่วไป เคมีภัณฑ์ ถ่านหิน น้ำตาล สิ่งปฏิกูล การทำกระดาษ ประตูตัด, เจาะเต็ม, การปิด คลาส วี

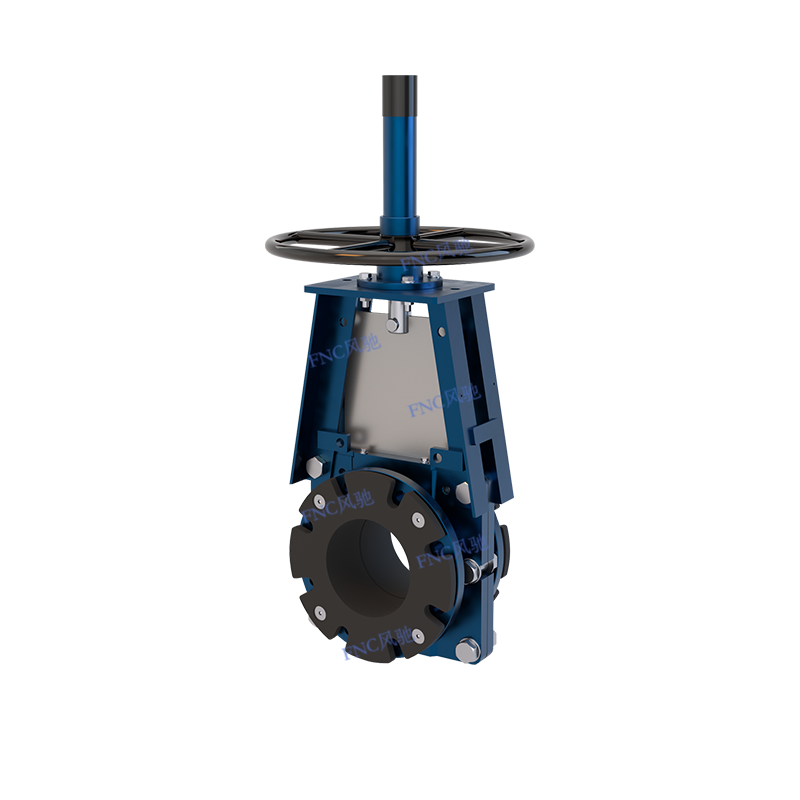

KGV-A วาล์วประตูใบมีด วัสดุขัดมาตรฐาน การทำเหมือง โรงไฟฟ้า เหล็ก ซีเมนต์ การปิดผนึกแบบสองทิศทางแบบสองที่นั่ง

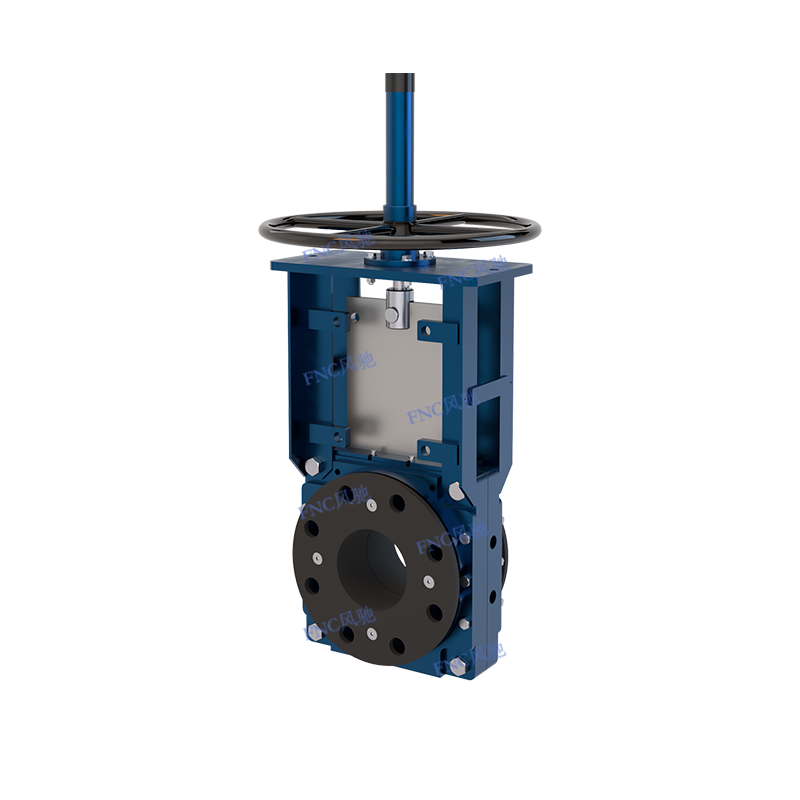

วาล์วประตูมีด KGV-H เส้นสารละลายแรงดันสูง ท่อส่งทางไกล, เครื่องสูบน้ำ ระดับ 51 บาร์ ตัวถังเสริมความแข็งแรง ประตูหนา

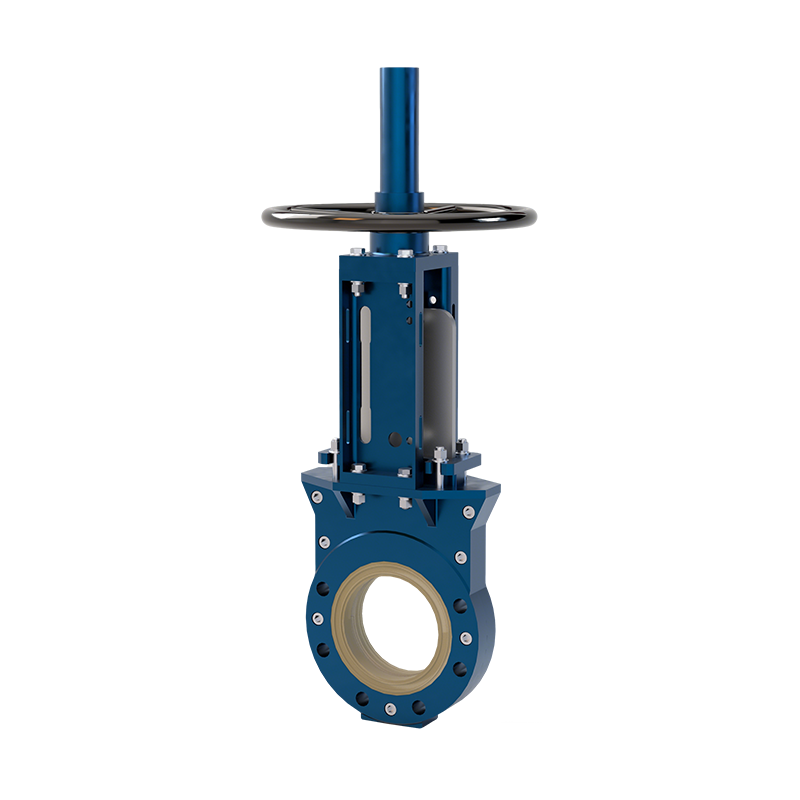

วาล์วประตูมีด KGV-PU บริการเรียงรายทนต่อการสึกหรอ สารละลายอนุภาคละเอียด สารกัดกร่อน บุซับในทั้งตัว มีส่วนประกอบซีล PU

ความพอดีของแอปพลิเคชันและเงื่อนไขของกระบวนการ

วาล์วประตูมีดสารละลายเป็นอุปกรณ์แยกไม่ใช่วาล์วควบคุม โดยจะทำงานได้ดีที่สุดเมื่อต้องเปิดหรือปิดสายการผลิตอย่างน่าเชื่อถือภายใต้การรับน้ำหนักของแข็งสูง และในกรณีที่การเจาะทะลุแนวตรงจะป้องกันไม่ให้วัสดุตกตะกอนหรือเชื่อมติดกัน จุดติดตั้งทั่วไปประกอบด้วยท่อส่งคืนกากแร่ ส่วนหัวระบายของปั๊ม การแยกฟีดแบบไซโคลน สารเพิ่มความหนาด้านล่าง และระบบจัดการเถ้า

  • การทำเหมืองแร่และการแปรรูปแร่: สารละลายแร่, กากแร่, เส้นเข้มข้น, ฟีดไซโคลน
  • การผลิตไฟฟ้า: เถ้าด้านล่าง, สารละลายเถ้าลอย, สารละลายหินปูน FGD
  • สารเคมีและอลูมินา: สารละลายเคมีที่มีฤทธิ์กัดกร่อน โคลนแดง กากอะลูมิเนียม
  • เยื่อและกระดาษ: เยื่อกระดาษที่มีความสม่ำเสมอสูง สต็อกกระดาษ สารละลายเคลือบ
  • ซีเมนต์และเหล็ก: สารละลายเก็บฝุ่น มาตราส่วนโรงสี การจัดการตะกรัน

สารที่มีเส้นใย อนุภาคขนาดใหญ่ หรือพฤติกรรมการตกตะกอนอย่างรวดเร็วจะได้รับประโยชน์จากการทำงานของ shearing gate และไม่มีช่องว่าง ในกรณีที่กระบวนการนี้จำเป็นต้องมีการควบคุมปริมาณ เราขอแนะนำให้จับคู่วาล์วประตูมีดกับวาล์วหยิกที่รั่วเป็นศูนย์หรือวาล์วหยิกที่ทำงานด้วยลมเพื่อทำหน้าที่ปรับ

ข้อมูลจำเพาะที่สำคัญและตัวเลือกการกำหนดค่า

วาล์ว KGV ทุกตัวถูกสร้างขึ้นบนแผ่นการกำหนดค่า พารามิเตอร์ต่อไปนี้จะกำหนดซองจดหมายเชิงกล ประสิทธิภาพการปิดผนึก และส่วนต่อประสานการสั่งงาน

พารามิเตอร์ ช่วงมาตรฐาน ตัวเลือก
เส้นผ่านศูนย์กลางที่กำหนด DN50–DN1500 ขนาดที่กำหนดเองตามคำขอ
ระดับความดัน มาตรฐาน PN16; สูงสุด 51 บาร์ (KGV-H) PN10, PN16, PN25, PN40, ANSI B16.5 150
ระดับการรั่วไหล Class V การปิดแบบ Bubble-Tight-off ที่ด้านดาวน์สตรีม
วัสดุตัวเครื่อง เหล็กดัด SS304 เหล็กหล่อ, สเตนเลสเกรดอื่นๆ
วัสดุประตู เอสเอส316 SS304, 2205, 2507 ดูเพล็กซ์
บูชซีล NR, EPDM, NBR อุณหภูมิสูงถึง 160°C พร้อมอีลาสโตเมอร์เสริม
การเชื่อมต่อ เวเฟอร์, หน้าแปลน, ดึง เกลียว เชื่อม แคลมป์ แรงดันสูง
การกระตุ้น พวงมาลัย, เฟืองตัวหนอน การเปิด-ปิดแบบนิวแมติก, การมอดูเลตแบบนิวแมติก, ไฟฟ้า, ไฮดรอลิก, รวม

การบูรณาการการกระตุ้นและระบบอัตโนมัติ

เราจัดหาระบบสั่งงานแบบแมนนวล ระบบนิวแมติก ไฟฟ้า ไฮดรอลิก และแบบรวม การออกแบบโครงยึดทำให้สามารถถอดน็อตก้านออกจากด้านบนและเปลี่ยนที่ไซต์งานเพื่อสั่งงานกระบอกสูบหรือเฟืองดอกจอกโดยไม่ต้องเชื่อม ซึ่งช่วยให้อัปเกรดระบบอัตโนมัติในภายหลังได้ง่ายขึ้น

  • คู่มือการใช้งาน: DN15–DN100, ≤PN16 ต้นทุนต่ำและการบำรุงรักษาน้อยที่สุด
  • เกียร์หนอน: DN50–DN400, ≤PN25, การขยายแรงบิดสำหรับประตูขนาดใหญ่
  • เปิด-ปิดด้วยระบบนิวแมติก: DN100–DN1200, ≤PN40, การตอบสนอง 1–5 วินาที เหมาะสำหรับการปั่นจักรยานความถี่สูง
  • การปรับลม: สำหรับการควบคุมตำแหน่งที่ต้องการจังหวะบางส่วน
  • ไฟฟ้าและไฮดรอลิก: การกำหนดค่าการเปิด-ปิด การมอดูเลต หรือการป้องกันการระเบิด

มีการระบุตำแหน่งป้อนกลับ วาล์วโซลินอยด์ และลิมิตสวิตช์เพื่อให้ตรงกับระบบควบคุมโรงงาน ขายึดตำแหน่งเปิด/ปิดเป็นมาตรฐานสำหรับขนาด DN400 และต่ำกว่า โดยมีหมุดตำแหน่งคงที่จากโรงงานหรือที่ผู้ใช้จัดเตรียมไว้

วัสดุ ความต้านทานการสึกหรอ และการออกแบบการซีล

ระบบปิดผนึกใช้บูชอีลาสโตเมอร์สำหรับงานหนักสองตัวที่บีบอัดกับประตูเพื่อสร้างการปิดแผ่นปิด ไม่มีส่วนประกอบที่เป็นโลหะสัมผัสกับสารละลาย และไม่มีช่องที่นั่งที่ของแข็งสามารถสะสมได้ ซีลรองสามารถปรับและหล่อลื่นได้เองแบบไดนามิก ดังนั้นจึงไม่จำเป็นต้องปรับการบรรจุเป็นระยะ

  • เส้นทางการไหลแบบเจาะเต็มและไม่มีสิ่งกีดขวางช่วยลดความปั่นป่วนและการสูญเสียแรงดัน
  • ประตูที่มีมีดคมจะตัดผ่านของแข็งที่ตกตะกอนและขูดพื้นผิวการปิดผนึก
  • สามารถเปลี่ยนบูชซีลแบบถอดเปลี่ยนได้ที่ไซต์งานโดยไม่ต้องถอดวาล์วออกจากท่อ
  • จังหวะการชะล้างที่ควบคุมได้ป้องกันการใส่ประตูมากเกินไปและลดความเครียดของบูช
  • สลักเกลียวทั้งหมดมีแหวนล็อคเพื่อต้านทานการสั่นสะเทือน

การประกันคุณภาพและการปฏิบัติตามข้อกำหนด

ระบบการผลิตของเราได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001, ISO 45001 และ ISO 50001 ผลิตภัณฑ์มีใบรับรอง CE, RoHS และ TR-CU (EAC) อุปกรณ์การหลอมโลหะและการกลั่นยางภายในบริษัท พร้อมด้วยเครื่องมือทดสอบวัตถุดิบ จะช่วยสนับสนุนส่วนประกอบอีลาสโตเมอร์ที่กำหนดอายุการซีลในการขัดถู

วาล์วแต่ละตัวได้รับการทดสอบแรงดันและทดสอบบ่าก่อนจัดส่ง ใบรับรองการทดสอบ ใบรับรองวัสดุ และบันทึกมิติจัดทำขึ้นตามข้อกำหนดเอกสารโครงการที่ตกลงกันในขั้นตอนการสั่งซื้อ

การติดตั้ง การบำรุงรักษา และการบริการ

วาล์วประตูมีดถนนลาดยางติดตั้งระหว่างหน้าแปลนโดยไม่ต้องใช้ปะเก็นเพิ่มเติม เนื่องจากบูชซีลจะแยกแรงดันปานกลางโดยตรง สามารถติดตั้งวาล์วในทิศทางใดก็ได้ แต่เส้นแนวตั้งและจุดระบายของปั๊มจะได้รับประโยชน์จากการออกแบบ KGV-H แรงดันสูง

  • สามารถดึงประตูออกจากสารละลายในตำแหน่งเปิดเพื่อตรวจสอบหรือเปลี่ยนใหม่ได้
  • บูชซีลสามารถเปลี่ยนได้ภาคสนามโดยไม่ต้องเชื่อมหรือใช้เครื่องมือพิเศษ
  • ระบบหล่อลื่นรองรับช่วงเวลาที่ยาวนานระหว่างการเข้ารับบริการ
  • บุชชิ่งสำรอง ประตู และซีลรองมีจำหน่ายแยกรายการ

ข้อมูลที่เราใช้กำหนดค่าโซลูชันของคุณ

เพื่อจัดเตรียมการกำหนดค่าของบริษัทและใบเสนอราคา เราจำเป็นต้องมีข้อมูลโครงการต่อไปนี้ ในกรณีที่ค่าบางค่ายังไม่คงที่ เราสามารถทำงานจากพื้นฐานการออกแบบและยืนยันการเลือกขั้นสุดท้ายในขั้นตอนการอนุมัติการวาด

อินพุต ทำไมมันถึงสำคัญ
เนื้อหาปานกลางและของแข็ง กำหนดบุชชิ่งอีลาสโตเมอร์ วัสดุประตู และขนาดรู
ขนาดและรูปร่างของอนุภาค ส่งผลต่อแรงเฉือนและอัตราการสึกหรอที่ขอบประตู
ความดันและอุณหภูมิของเส้น ตั้งค่าระดับแรงดัน ความหนาของตัวเครื่อง และเกรดอีลาสโตเมอร์
ขนาดท่อและมาตรฐานการเชื่อมต่อ กำหนดการเจาะหน้าแปลน แบบเผชิญหน้า และซองการติดตั้ง
การกระตุ้น and control interface จับคู่ประเภทแอคชูเอเตอร์ จังหวะ การป้อนกลับ และแรงดันไฟฟ้าควบคุมโรงงาน
รอบการทำงานและการวางแนวการติดตั้ง ส่งผลต่อขนาดแอคชูเอเตอร์และการกำหนดค่าขายึด
ข้อกำหนดด้านเอกสารและการรับรอง กำหนดใบรับรองการทดสอบ การตรวจสอบย้อนกลับของวัสดุ และการทำเครื่องหมาย

ส่งข้อมูลจุดทำงานและข้อมูลเส้นผ่านแบบฟอร์มสอบถาม แล้วเราจะส่งคืนคำแนะนำแบบจำลอง การเขียนแบบมิติ และใบเสนอราคา สำหรับสายการผลิตที่ต้องมีการควบคุมปริมาณหรือการแยกที่ไม่มีการรั่วไหล เราสามารถรวมวาล์วประตูมีดเข้ากับปั๊มท่อและเทคโนโลยีวาล์วหนีบจากฐานการผลิตเดียวกันได้

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างรุ่น KGV-D, KGV-A, KGV-H และ KGV-PU?

KGV-D คือวาล์วแยกสารละลายทั่วไปของเราที่มีประตูตัดและระบบปิด Class V KGV-A ใช้การออกแบบการปิดผนึกสองทิศทางแบบสองที่นั่งสำหรับวัสดุขัดมาตรฐาน KGV-H เป็นรุ่นแรงดันสูงที่พิกัด 51 บาร์ พร้อมตัวถังเสริมความแข็งแรงและประตูที่หนาขึ้น KGV-PU ได้รับการออกแบบให้ทนต่อการสึกหรอสำหรับอนุภาคละเอียดและสารละลายที่มีฤทธิ์กัดกร่อน

สามารถซ่อมแซมวาล์วที่ไซต์งานโดยไม่ต้องถอดออกจากท่อได้หรือไม่?

ใช่. ในตำแหน่งเปิด ประตูสเตนเลสสตีลจะถูกดึงออกจากสารละลายจนสุด ทำให้สามารถตรวจสอบหรือเปลี่ยนได้โดยไม่ต้องถอดชิ้นส่วนวาล์ว บูชซีลสามารถเปลี่ยนได้ภาคสนาม และสามารถถอดน็อตก้านออกจากด้านบนเพื่อเปลี่ยนแอคชูเอเตอร์ได้โดยไม่ต้องเชื่อม

มีตัวเลือกการสั่งงานอะไรบ้างสำหรับระบบอัตโนมัติ?

เราจัดหาล้อมือ เฟืองตัวหนอน การเปิด-ปิดแบบนิวแมติก (การแสดงทางเดียวหรือสองครั้ง) การมอดูเลตแบบนิวแมติก การเปิด-ปิดหรือมอดูเลตด้วยไฟฟ้า ไฟฟ้าป้องกันการระเบิด ไฮดรอลิก และการกระตุ้นแบบแมนนวลแบบนิวแมติกหรือแบบแมนนวลแบบไฟฟ้า อินเทอร์เฟซการตอบสนองตำแหน่งและโซลินอยด์ได้รับการกำหนดค่าให้ตรงกับระบบควบคุมโรงงาน

ปลอกยางมาตรฐานครอบคลุมช่วงแรงดันและอุณหภูมิเท่าใด

ปลอกยางมาตรฐานรองรับสารผสมแร่ โคลน และเยื่อกระดาษที่อุณหภูมิสูงถึง 80°C ปลอกอีลาสโตเมอร์ที่เป็นอุปกรณ์เสริมจะขยายช่วงอุณหภูมิได้ถึง 160°C โดยมีความเข้ากันได้ของสื่อขึ้นอยู่กับสารประกอบการซีลที่เลือก

อุตสาหกรรมใดบ้างที่ใช้วาล์วประตูมีดสารละลาย Fengchi

วาล์วของเราได้รับการติดตั้งในเหมืองแร่และการแปรรูปแร่ การขนส่งกากแร่ การผลิตกระแสไฟฟ้า โรงงานเคมี โรงกลั่นอลูมินา โรงงานปูนซีเมนต์ โรงงานเหล็ก โรงงานเยื่อกระดาษและกระดาษ โรงงานผลิตน้ำตาล และโรงงานบำบัดน้ำเสีย

ฉันจะรับใบเสนอราคาสำหรับบรรทัดใดบรรทัดหนึ่งได้อย่างไร

จัดเตรียมสื่อ ปริมาณของแข็ง ขนาดอนุภาค ความดันในท่อ อุณหภูมิ ขนาดท่อ มาตรฐานการเชื่อมต่อ ข้อกำหนดในการดำเนินการ และเอกสารที่จำเป็น เราจะยืนยันรุ่น วัสดุ และแอคชูเอเตอร์ จากนั้นจึงออกแบบมิติและใบเสนอราคา
